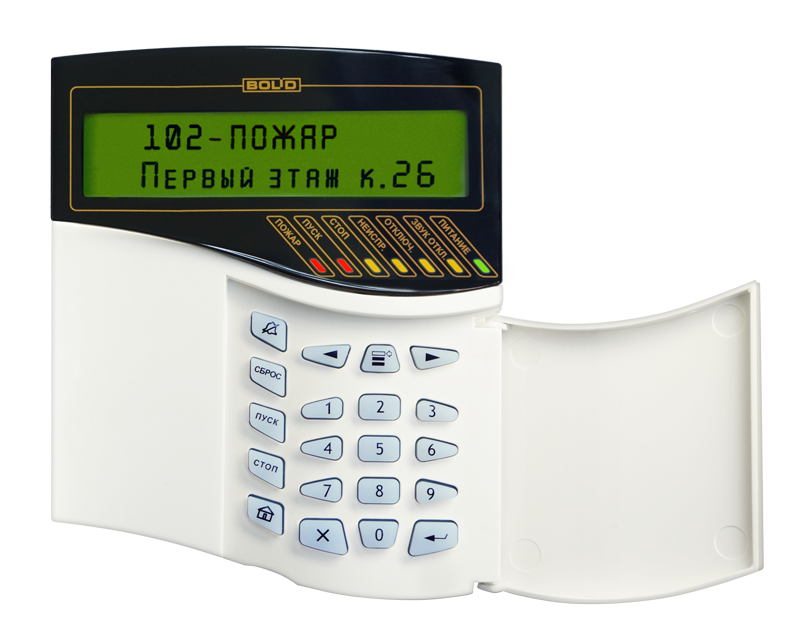

Пульт контроля и управления охранно-пожарный С2000

Связаться с нами



Предназначен для работы в составе адресной системы охранной сигнализации. Используется для постановки на охрану, снятия с охраны и отображения происходящих в системе событий. Информационное взаимодействие между пультом "С2000" и приборами ИСО "Орион" осуществляется по проводной линии связи RS-485.

Описание

  • Обеспечивает отображение системных сообщений на символьном жидкокристаллическом экране и их сохранение в энергонезависимом буфере (архиве) с возможностью просмотра. Управляет отображением состояний разделов на блоках индикации "С2000-БИ" и "С2000-БКИ". Для лучшего восприятия сообщений возможно задание текстовых описаний разделов и пользователей.
  • Позволяет управлять разделами (ставить на охрану, снимать с охраны), используя PIN-код, на самом пульте или клавиатурах "С2000-К" и "С2000-КС", ключами Touch Memory или картами Proximity с любого прибора, имеющего вход для подключения считывателя, с блоков "С2000-БКИ", SMS-сообщениями через "УО-4С".
  • Обеспечивает разграничение прав доступа пользователей к функциям управления.
  • Имеет функцию автоматического управления выходами приемно-контрольных приборов, пусковых и релейных блоков по 35 различным программам.
  • Имеет возможность подключения принтера с последовательным интерфейсом RS-232 для документирования событий или ПК с программным обеспечением АРМ "С2000" для отображения событий, состояний разделов и шлейфов сигнализации.
  • Обеспечивает передачу извещений приборами "УО-4С", "С2000-ПП" и, ограниченно, приборами "С2000-ИТ" и "УО Орион".
  • Конфигурирование пульта в программе «Pprog.exe» или в программном модуле Администратор базы данных АРМ "Орион Про".
НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество приборов и устройств ИСО "Орион", подключаемых к линии RS-485, не более 127
Интерфейс RS-485 1
Длина линии связи RS-485, не более 3000 м
Интерфейс RS-232 1
Количество устройств, подключаемых к выходу RS-232 1 (компьютер с АРМ или принтер)
Длина линии связи RS-232, не более 20 м
Количество шлейфов сигнализации и адресных извещателей, группируемых в разделы, не более 512
Количество управляемых в автоматическом режиме релейных выходов, не более 255
Количество разделов, не более 255
Количество пользовательских паролей, не более 511
Объем журнала событий 1023
Жидкокристаллический индикатор 1 строка х 16 символов, с подсветкой
Питание от резервированного источника постоянного тока
Напряжение питания от 10,2 до 28,4 В
Средний ток потребления в дежурном режиме при напряжении питания 12 В 45 мА
при напряжении питания 24 В 25 мА
Максимальный ток потребления в тревожном режиме при напряжении питания 12 В 60 мА
при напряжении питания 24 В 35 мА
Рабочий диапазон температур от +1 до +40 °C
Степень защиты оболочки IP20
Масса, не более 0,3 кг
Габаритные размеры 146х105х35 мм
Тип подключения к прибору клеммная колодка под винт, провод от 0,2 до 1,5 кв.мм
Способ монтажа настенный навесной
Сертификаты

Письмо ОС "ПОЖТЕСТ" ФГБУ ВНИИПО МЧС России "О сроках действия сертификатов соответствия" (886 Кб)

Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (367 Кб)

Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (731 Кб)

Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (система "Орион") (1 Mб)

Декларация о соответствии требованиям Таможенного Союза (303 Кб)

Письмо о сроках действия сертификатов (2 Mб)

Разрешение на применение ИСО "Орион", Казахстан (479 Кб)

Дистрибутивы

Программа RS485Settings (249 Кб)

PProg вер. 3.02 build 11 (5 Mб)

Документация

Справочник по эксплуатации системы ОС в ИСО Орион с пультом С2000М вер. 3.хх (4 Mб)

Справочник по эксплуатации системы ОС в ИСО Орион с пультом С2000М вер. 2.хх (5 Mб)

Методическое пособие "Техническое обслуживание системы пожарной сигнализации и СОУЭ 1 и 2 типа в ИСО "ОРИОН" (1 Mб)

Паспорт С2000 (150 Кб)

Сведения по совместимости оборудования и ПО (116 Кб)

Инструкция по настройке принтера LX-300+ (204 Кб)

Руководство по эксплуатации С2000 вер. 1.24 (874 Кб)

Схемы и настройки

Схема подключения (408 Кб)
