«Авто-Интеллект» — система распознавания автомобильных номеров и обеспечения безопасности дорожного движения

«Авто-Интеллект» — система распознавания автомобильных номеров и обеспечения безопасности дорожного движения

Основные задачи, которые решает программный комплекс «Авто-Интеллект»

Автоматизация контроля проезда транспортных средств на территорию предприятия

В «Авто-Интеллекте» реализована функция распознавания номеров транспортных средств по видео, получаемому от видеокамеры. «Авто-Интеллект» сохраняет в базу данных распознанный номер, изображение транспортного средства, часть кадра с номерным знаком, дата и время регистрации, адрес и другие данные. Таким образом, формируется база всех транспортных средств, прошедших через зону контроля.

В единую систему может быть объединено неограниченное количество видеокамер, серверов хранения и обработки данных, а также автоматизированных рабочих мест оператора.

Автоматическое обнаружение нарушений ПДД и подготовка постановлений об административных наказаниях

Авто-Интеллект - комплексное обеспечение безопасности дорожного движенияДля получения из федеральных и региональных баз данных сведений о владельце транспортного средства, для создания, регистрации и печати постановлений о назначении административных наказаний используется информационная система, позволяющая автоматически обрабатывать и автоматизировать контроль фото- и видеоматериалов, поступающих в электронном виде от систем фотовидеофиксации правонарушений и формировать на их основе дел об административных правонарушениях. Данная система позволяет повысить эффективность пополнения муниципального бюджета за счет штрафов за административные правонарушения.

Розыск транспортных средств

«Авто-Интеллект» позволяет оперативно ввести в собственную базу номер и другие данные разыскиваемого транспортного средства, а также сравнить этот номер с всеми распознаваемыми номерами и в случае совпадения оповестить об этом оператора. «Авто-Интеллект» позволяет сравнивать распознанный номер с федеральными и региональными базами данных розыска, а также с собственными локальными базами.

Оптимизация дорожного движения

Данная задача может решаться детекторами транспортных средств, например, детектором транспорта, который считает количество транспортных средств, их скорость и длину.

Автоматизация взимания платы за пользование платными автодорогами

Автоматизация технологических процессов

В программную платформу «Авто-Интеллект» интегрированы специальные модули, позволяющие автоматизировать производственные процессы, в частности — организацию весового контроля. Модуль «Весовой поток» обеспечивает своевременный контроль и точный мониторинг работы системы безопасности, автоматически формирует отчеты и производит обмен данными в режиме реального времени в системы бухгалтерского учета.

Основные функции программного комплекса «Авто-Интеллект»:

  • автоматическое распознавание государственных номерных знаков транспортных средств;
  • автоматический поиск распознанных номеров в базах данных (в том числе базах правоохранительных органов) с оповещением оператора;
  • накопление результатов распознавания и соответствующих фото-, видео-материалов в базе данных для последующего использования;
  • интеграция со специализированным оборудованием: средства контроля скоростного режима, интеллектуальные видеокамеры;
  • автоматическое обнаружение фактов нарушения ПДД: превышение скорости, проезд на запрещающий сигнал светофора, выезд за стоп-линию, остановка на пешеходном переходе;
  • автоматическая подготовка постановлений об административном правонарушении;
  • сбор статистики о дорожном движении с возможностью группировки по типам транспортных средств.


Скачать буклет «Авто-Интеллект. Комплексное решение для ГИБДД» PDF

Распознавание автомобильных номеров

В «Авто-Интеллекте» реализована функция распознавания автомобильных номеров по видеоизображению, полученному от видеокамеры. В единую систему может быть объединено неограниченное количество видеокамер, серверов хранения и обработки данных, а также автоматизированных рабочих мест оператора.

«Авто-Интеллект» сохраняет в базу данных SQL распознанный номер, изображение транспортного средства, часть кадра с номерным знаком, дата и время регистрации, адрес и другие данные. Таким образом, формируется база всех транспортных средств, прошедших через зону контроля, с возможностью добавления текстового комментария к каждому распознанному номеру автомобиля.

Вся поступающая и обработанная информация накапливается в архиве системы. Впоследствии в этом архиве можно производить поиск данных по различным критериям, таким как интервал скоростей, интервал времени регистрации ТС, подтвержденные и неподтвержденные тревоги, текстовый комментарий и т. д. Также по выбранным данным можно создать отчет, сохранить его в файл или распечатать на принтере.

Контроль проезда транспортного средства

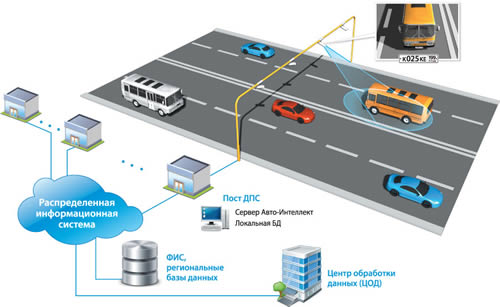

Функции розыска

1. Сравнение распознанного номера автомобиля с локальными, региональными и федеральными базами данных

В целях осуществления розыска «Авто-Интеллект» позволяет сравнивать распознанный номер автомобиля с федеральными и региональными базами данных розыска, а также с собственными локальными базами. «Авто-Интеллект» способен получать из базы данных розыска сопутствующую информацию, такую как марка, цвет, VIN и данные для проверки всех агрегатов автомобиля. Вся эта информация может выводиться на экран монитора оператора (см. пункт 4 «Оповещение»).

2. Поиск номера во всех локальных базах данных «Авто-Интеллекта»

«Авто-Интеллект» позволяет производить поиск заданного номера автомобиля по всем локальным базам данных, расположенным на постах ДПС, если на этих постах установлен «Авто-Интеллект» и существуют сетевые каналы связи с постами. Это дает возможность оперативно получить информацию о том, где и когда появлялся автомобиль с заданным номером, в каком направлении он проследовал, сравнить его фотографию с имеющимися данными о цвете и марке транспортного средства.

Пример. Получены сведения о том, что несколько минут назад автомобиль с известным государственным номером или частью номера скрылся с места ДТП. На рабочем месте «Авто-Интеллекта», расположенном на любом из постов или в отделении ГИБДД, можно ввести номер или известную часть номера транспортного средства и произвести его поиск во всех локальных базах данных распознанных номеров автомобилей на всех постах ДПС, действующих в рамках единой системы «Авто-Интеллект». Если за это время автомобиль проезжал через зоны контроля, информация об этом будет незамедлительно получена на рабочем месте, с которого осуществляется поиск. Здесь же можно будет посмотреть фотографию автомобиля, чтобы сравнить его с имеющимся описанием.

3. База данных оперативного слежения

«Авто-Интеллект» позволяет оперативно ввести в собственную базу номер и другие данные разыскиваемого транспортного средства. После этого все распознаваемые в зонах контроля проезда номера могут сравниваться с этим номером (см. пункт 1), а в случае совпадения будет выведено оповещение (см. пункт 4). Эта функция необходима для того, чтобы после получения сведений о разыскиваемом транспортном средстве незамедлительно начать его розыск — до того, как оно попадет в региональную или федеральную базу данных розыска в соответствии с действующей процедурой.

4. Оповещение

При совпадении распознанного номера с внешней (федеральной, региональной) или внутренней (оперативного слежения) базой номеров воспроизводится звуковое оповещение и на экран монитора выводится окно тревожного оповещения с номером ТС и сопутствующей информацией, содержащейся в базе, такой как марка, цвет, VIN и данные для проверки всех агрегатов автомобиля. Тревожное сообщение может выводиться также в случае нарушения ПДД, например, превышения транспортным средством определенного порога скорости или в случае проезда ТС на запрещающий сигнал светофора.

5. Контроль работы оператора

Для контроля работы оператора в окне тревожного оповещения имеется кнопка подтверждения тревоги: оператор обязан нажать на эту кнопку в течение заданного времени с момента возникновения тревоги, чтобы подтвердить, что тревога им обработана. Впоследствии для оценки качества работы оператора можно просмотреть, сколько тревог он подтвердил, сколько времени проходило с момента возникновения тревоги до момента ее подтверждения, и сколько тревог пропущено.

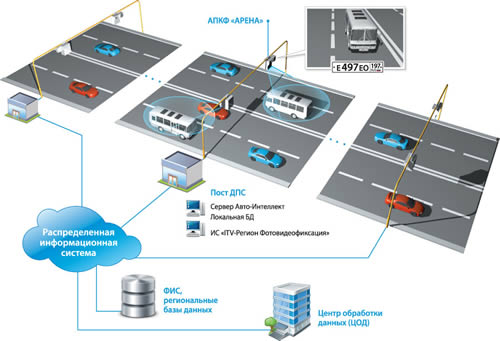

Фотовидеофиксация нарушений скоростного режима

«Авто-Интеллект» позволяет осуществлять автоматическую фотовидеофиксацию нарушений скоростного режима. Для этого совместно с «Авто-Интеллектом» применяются сертифицированные аппаратно-программные комплексы фотовидеофиксации (АПКФ) «Арена». АПКФ представляет собой моноблок, устанавливаемый над проезжей частью или сбоку от нее, внутри которого находится узколучевой радар, видеокамера, компьютер, накопитель данных, устройство поддержания рабочей температуры и блок питания.

В каждом АПКФ установлено ПО, обеспечивающее распознавание государственных регистрационных знаков, что впоследствии позволяет автоматизировать извлечение информации о владельце транспортного средства из базы данных ГИБДД. Для обмена данными между АПКФ «АРЕНА» и системой сбора данных «Авто-Интеллект» используется стандартный сетевой протокол. Программный комплекс «Авто-Интеллект» позволяет объединить неограниченное количество стационарных АПКФ в единой системе.

На сервер с установленным программным обеспечением «Авто-Интеллект» от АПКФ поступает фотография транспортного средства, превысившего скорость, увеличенный фрагмент фотографии с номерным знаком ТС, распознанный государственный регистрационный знак в текстовом виде, а также дата, время и место фиксации нарушения. Данные обо всех зафиксированных нарушениях на всех пунктах фотовидеофиксации в автоматическом режиме передаются в единую базу данных, с которой впоследствии работает система формирования постановлений о назначении административных наказаний «ITV-Регион Фотовидеофиксация».

Axoon Smart IP, Нарушения скоростного режима

Преимущества

  • Возможность получать от АПКФ не только данные, связанные с зафиксированными фактами нарушений, но и видео в постоянном режиме. Это позволяет использовать имеющиеся АПКФ для наблюдения за дорожной ситуацией и для осуществления функций розыска транспортных средств.
  • Возможность объединения различных АПКФ и камер видеонаблюдения в единую систему, способную осуществлять фотовидеофиксацию нарушений и розыск транспортных средств.

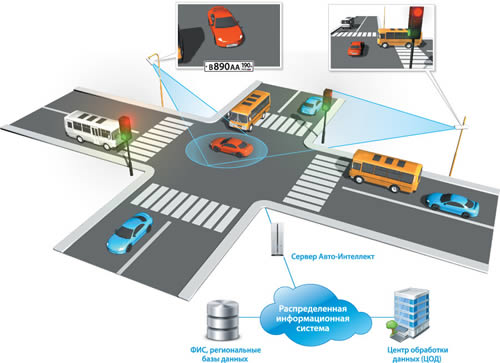

Фотовидеофиксация проезда на запрещающий сигнал светофора

«Авто-Интеллект» позволяет осуществлять фотовидеофиксацию проездов на запрещающий сигнал светофора в автоматическом режиме и накапливать базу данных нарушений для системы формирования постановлений о назначении административных наказаний.

Axoon Smart IP, Проезд на красный свет


Для фиксации нарушений по каждому направлению регулируемого перекрестка, в зависимости от количества полос, используется несколько камер:

  • Основные камеры — по одной на каждую полосу, направленные непосредственно на перекресток и служащие для фиксации и распознавания государственных регистрационных знаков въезжающих на перекресток транспортных средств. ТС движутся по направлению к камерам.
  • Дополнительная, обзорная камера, направленная вслед въезжающему на перекресток потоку транспортных средств (поток движется от камеры). В поле зрения этой камеры попадает также светофор со включенным красным сигналом.

«Авто-Интеллект» получает сигнал со светофорного контроллера о том, что включен красный сигнал светофора.

По этому сигналу начинается запись по всем камерам. Для каждого транспортного средства, выехавшего на перекресток, фиксируется:

  • изображение транспортного средства и его регистрационного знака;
  • распознанный номер ТС (в текстовом виде);
  • дополнительной, обзорной камерой — изображение, подтверждающее, что включен красный сигнал светофора, и ТС находится на запрещенном для него участке дороги.

«Авто-Интеллект» позволяет объединить неограниченное количество перекрестков в единой системе фотовидеофиксации проезда на запрещающий сигнал светофора. Данные обо всех зафиксированных нарушениях на всех перекрестках в автоматическом режиме передаются в единую базу данных, с которой впоследствии работает информационная система формирования постановлений о назначении административных наказаний «ITV-Регион Фотовидеофиксация».

Формирование и печать постановлений о назначении административных наказаний

Для получения из федеральных и региональных баз данных сведений о владельце ТС, для создания, регистрации и печати постановлений о назначении административных наказаний используется информационная система (ИС) «ITV-Регион Фотовидеофиксация». Эта система выполняет следующие функции:

  • Автоматическая обработка и автоматизированный контроль фото- и видеоматериалов, поступающих в электронном виде от систем фотовидеофиксации правонарушений. Формирование на их основе дел об административных правонарушениях.
  • Автоматическое взаимодействие с региональными и федеральными базами данных ГИБДД для получения сведений о владельцах транспортных средств и для проведения, при необходимости, проверок по федеральным и региональным специализированным автоматизированным учетам. Взаимодействие с базами данных осуществляется в транспортном формате информационного обмена в соответствии с Приказом МВД РФ №1133 от 3 декабря 2007 года.
  • Автоматизированное формирование, регистрация и печать постановлений о назначении административных наказаний.
  • Автоматическое формирование и передача в региональную (при необходимости, в федеральную) базу данных ГИБДД формализованных текстовых файлов в транспортном формате информационного обмена, которые содержат сведения о выявленных нарушениях правил дорожного движения и о вынесенных по ним решениях.

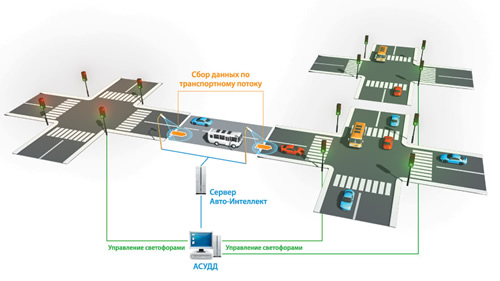

Интеллектуальное управление дорожным движением

«Авто-Интеллект» позволяет осуществлять сбор данных о транспортных потоках для использования этих данных в автоматизированных системах управления дорожным движением (АСУДД).

Видеоинформация о дорожном движении собирается камерами видеонаблюдения и передается на серверы «Авто-Интеллекта». Программный комплекс «Авто-Интеллект» производит анализ видеоданных и вычисляет параметры транспортных потоков. Рассчитывается стандартный набор макроскопических характеристик транспортного потока, а именно:

  • средняя скорость [км/ч];
  • объем потока (количество транспортных средств в час) [ТС/ч];
  • плотность потока [ТС/км].

Помимо этого вычисляется:

  • занятость полосы [%];
  • длина ТС [м] – (для решения задачи классификации ТС);
  • длина очереди перед перекрестком (используется пара видеокамер);
  • обнаруживается ситуация «проезд по встречной полосе».
Axoon Smart IP, АСУДД

Затем данные поступают в операционный центр (центр обработки данных), где они могут быть отображены на карте и сохранены в базе данных для последующего использования аналитической группой. Данные для адаптивного регулирования дорожного движения поступают в подсистему управления светофорными объектами АСУДД.

АСУДД подразумевает управление светофорами в автоматическом режиме. Дорожное движение регулируется при помощи светофоров под управлением интеллектуальных дорожных контроллеров (ИДК), которые в свою очередь по линиям передачи данных управляются центральным сервером АСУДД. Сервер АСУДД загружает в ИДК планы координации в соответствии с различными критериями: временем года, временем суток, днем недели и текущей дорожно-транспортной ситуацией, рассчитанной на основании полученных от «Авто-Интеллекта» данных. Также сервер АСУДД управляет режимами работы ИДК, реализуя задачи центрального регулирования. Дополнительно сервер АСУДД может выполнять алгоритмы местного гибкого регулирования для локальной подстройки длительности светофорных фаз каждого отдельного перекрестка на основании полученных от «Авто-Интеллекта» данных.

Технические характеристики системы распознавания автомобильных номеров

Максимально допустимая скорость движения транспортного потока для возможности распознавания номера государственного регистрационного знака До 255 км/ч при одновременной обработке 4-х полос движения (зон контроля) на 1-м компьютере (25 кадров/сек на канал)
До 10 км/ч при одновременной обработке 16-ти полос движения (зон контроля) на 1-м компьютере (режим коммутации)
Вероятность распознавания номеров регистрационных знаков автомобиля в реальном транспортном потоке
Для целей розыска с вероятностью ошибки не более 4% Не менее 92% днем
Не менее 92% ночью (в темное время суток)
Для автоматизированного учета с вероятностью ошибки не более 0,5% (для автоматического составления уведомлений о правонарушениях по реальному транспортному потоку и по фотоматериалам от других систем) Не менее 75%
Для визуально различимых на расстоянии 40 м (т. е. для чистых знаков, удовлетворяющих требованиям Венской Конвенции о дорожном движении от 8 ноября 1968 г.) Не менее 99% днем
Не менее 99% ночью (в темное время суток)
Возможность распознавания загрязненных номерных знаков
При равномерном загрязнении Минимально допустимая контрастность изображения номерной пластины — 10% (контрастная различимость символов относительно фона — 25 единиц при 256-бальной шкале)
При неравномерном загрязнении Максимально допустимое загрязнение — 12% (соотношение площади загрязнения к площади номера)
Количество типов распознаваемых регистрационных знаков

Более 300 типов, в том числе:

  • все типы номеров РФ
  • все типы номеров стран СНГ и Балтии
  • 20 стран Европы
  • 5 стран Латинской Америки и США
Поддерживаются основные типы однострочных и двухстрочных типов номеров многих стран Европы, Азии, Южной и Северной Америки (как общегражданские, так и специализированные — дипломатические, транзитные, военные, полицейские и т. п.), использующих латинские и кириллические символы, а также специализированные символы национальных алфавитов. Конкретный набор подключаемых типов регистрационных знаков согласуется с заказчиком.
Поддерживаемые способы ввода изображения для распознавания
  • Стандартные аналоговые CCTV-камеры
  • Цифровые мегапиксельные камеры высокого разрешения
  • Цифровые фотографии
  • Оцифрованные видеофайлы
Сертифицированная функция измерения скорости транспортных средств
  • Измерение скорости сертифицированным радиолокационным измерителем скорости (радаром)
  • Измерение скорости сертифицированным оптическим методом по видеоизображению
Характеристики стандартных используемых ТВ-датчиков
Ширина зоны контроля одной CCTV-видеокамеры 3 м при фронтальном размещении видеокамеры
3,2 — 3,7 м при боковом отклонении видеокамеры от вектора движения до 10-20º
Ширина зоны контроля одной цифровой видеокамеры разрешением 1 Мп 6,5 м при фронтальном размещении видеокамеры
Ширина зоны контроля одной цифровой видеокамеры разрешением 3 Мп 11 м при фронтальном размещении видеокамеры
Максимальный наклон видеокамеры без потери качества распознавания По вертикали — не более 30º
По горизонтали — не более 20º
Максимально допустимый крен номерной пластины автомобиля по отношению к плоскости дорожного полотна Не более 10º в любую сторону
Допускается установка расширенного диапазона крена номерного знака на любой фиксированный угол до 180º.
Освещенность в зоне контроля Не менее 50 люкс — для ТВ-камер с чувствительностью ПЗС-матрицы 0,05 люкс
Не менее 20 люкс — для ТВ-камер с чувствительностью ПЗС-матрицы 0,0002 люкс
0 люкс — для ТВ-камер с ИК подсветкой
В темное время суток 50 люкс обеспечивается стандартными средствами освещения автомобильных трасс в полном соответствии с нормами СНиП.
Значение скорости электронного затвора используемых ТВ-камер, не более 1/250 с — при скоростях до 10 км/ч
1/500 с — при скоростях до 40 км/ч
1/1000 с — при скоростях до 150 км/ч
При наклоне видеокамеры по вертикали более 15º, по горизонтали более 10º, а также при работе из движущегося автомобиля рекомендуется уменьшать скорость электронного затвора.
