Настраиваемые усилители Radial AGS-19V, AGS-19A, AGS-19U 140-174, 300-360, 400-490 МГц

Связаться с нами



AGS-19V

140-174, 300-360, 400-490 МГц Настраиваемые усилители AGS-19V, AGS-19A, AGS-19U
140-174, 300-360, 400-490 МГц Настраиваемые усилители AGS-19V, AGS-19A, AGS-19U

Электрические характеристики

Модель AGS-19V AGS-19A AGS-19U
Рабочий диапазон, МГц 140-174 300-360 400-490
КСВ не более 1,3
Номинальный коэффициент усиления, dB 24 22 21
Граница линейного усиления (по выходу), dBm P1 dB 22.3 22.3 22.3
Коэффициент шума, dB 0,6 0,6 0,6
Напряжение питания, В 5-14 5-14 5-14
Номинальный ток потребления, mA 120 120 120
Максимальный уровень сигнала dBm OIP3 33 33 33
Оперативное изменение коэффициента усиления dB до 15 до 15 до 15

Механические характеристики

Модель AGS-19V AGS-19A AGS-19U
Масса, кг 0,3
Габариты (на панели для крепл.в 19" ст.), мм 45x480x80
Тип разъемов N-мама

Усилитель AGS-19 предназначен для усиления высокочастотного сигнала с оперативно устанавливаемым коэффициентом усиления. Изделие состоит из микросхемы усилителя, малошумящего стабилизатора напряжения питания, фильтра подавления шумов в цепи питания, индикатора наличия напряжения питания, управляемого аттенюатора. Коэффициент усиления МШУ определяется положением движковых переключателей на встроенном восьмипозиционном переключателе. Применение такого усилителя позволит оптимально настроить приемный тракт транкинговой системы без применения паяльника.

Типовые характеристики усилителей

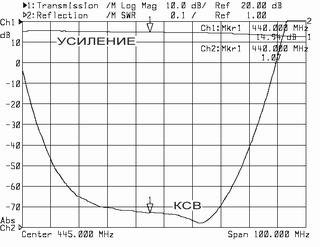

AGS-19U

AGS-19V
