Аппаратно-программный комплекс (АПК) Радиус-IP предназначен для построения полнофункциональных диспетчерских систем цифровой радиосвязи. АПК представляет собой законченное решение, содержащее все необходимые компоненты для организации эффективной системы диспетчерского управления и оперативной связи с персоналом. В основе комплекса лежит цифровое оборудование Motorola Mototrbo и программное обеспечение SmartPTT(с).
Ключевые особенности
Гибкость и масштабируемость. Структура радиосети может иметь произвольную архитектуру, масштаб и географию, объединять произвольное количество распределенных радиосетей, и управляться несколькими диспетчерскими пунктами.
Простое и дружественное управление. Пользовательский интерфейс реализован на современных технологиях, обеспечивает простое и дружественное управление АПК Радиус-IP, и совместно с высокоразвитыми функциональными возможностями выводит диспетчерскую систему на новый качественный уровень.
Адаптация под потребности. Специфика структуры предприятия, выполнения определенных рабочих операций пользователями (технология работы) могут быть учтены при создании АПК на уровне программного обеспечения. Интеграция самой диспетчерской системы в существующую информационную инфраструктуру предприятия и реализация специфических потребностей стали возможны за счет гибкости программного обеспечения SmartPTT, используемого в структуре АПК.
Экономия ресурсов. Возможность постепенного наращивания масштабов диспетчерской системы и реализуемые АПК Радиус-IP возможности контроля над исполнительской дисциплиной/расходом ресурсов предприятия позволяет повысить эффективность и результативность работы предприятий.
Надежность и безопасность. Использование в качестве радиооборудования линейки оборудования Mototrbo обеспечивает создание интегрированного решения по передаче голоса, контролю над местоположением объектов и передаче данных, отличающегося высочайшей надежностью и качеством.
Универсальность режимов работы. Тесная интеграция SmartPTT с оборудованием Mototrbo позволяет одинаково эффективно использовать АПК Радиус-IP в различных режимах работы Mototrbo: обычные конвенциональные сети, сети связи IP-Site, транкинговые сети Capasity Plus.
Объектами применения АПК Радиус-IP могут быть предприятия электроэнергетики, ТЭК (нефте- и газодобыча, трубопроводный транспорт, разрезы, карьеры, горно-обогатительные комбинаты и др.), так и службы экстренного реагирования (МВД, МЧС, скорая помощь, муниципальные предприятия, охранные агентства).
Структура АПК Радиус-IP

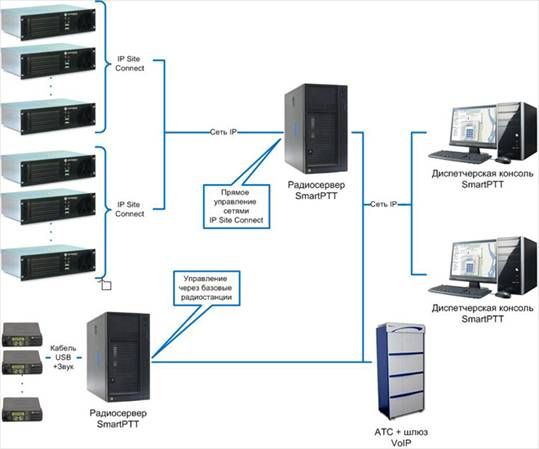

Рисунок 1. Пример построения АПК Радиус-IP
на основе ПО SmartPTT Enterprise
Комплекс условно состоит из трех подсистем:
радиоподсистема;
программно-аппаратная подсистема;
транспортная подсистема.
Радиоподсистема – оборудование Mototrbo: мобильные радиостанции DM3600/DM3601 или ретрансляторы DR3000/MTR3000, с которыми взаимодействует радиосервер комплекса.
Аппаратно-программную подсистему образует программное обеспечение SmartPTT, в сочетании с персональными компьютерами. Серверная часть (ПК с серверной частью SmartPTT) служит в качестве промежуточного слоя между диспетчером (ПК с клиентской частью SmartPTT) и радиоподсистемой. Клиентская часть SmartPTT обеспечивает пользователю графический интерфейс, с помощью которого выполняются функции управления системой.
Транспортная подсистема - каналы передачи IP информации для обмена данными между рабочими местами диспетчера и радиосервером, а также каналы и интерфейсы связи радиосерверов с радиооборудованием.
АПК Радиус-IP позволяет использовать как цифровые функции радиостанций Mototrbo, так и аналоговый режим работы радиостанций. Это дает возможность постепенного перехода к новому стандарту радиосвязи путем реализации «смешанного» режима – когда одна часть радиосети работает в аналоговом режиме, а другая – в цифровом.
Возможны два варианта организации архитектуры радиосети АПК Радиус-IP: стандартная и расширенная. Стандартная архитектура базируется на ПО SmartPTT Advanced и использует мобильные радиостанции (в стационарном применении) для передачи голоса и данных в радиосеть. Расширенная архитектура базируется на ПО SmartPTT Enterprise и позволяет организовать более эффективное взаимодействие с радиоподсистемой за счет прямого подключения к ретрансляторам по IP-каналам. Пример реализации с использованием ПО SmartPTT Enterprise показан на рисунке 1.
Функциональные возможности АПК Радиус-IP (на основе SmartPTT Enterprise) включают в себя:

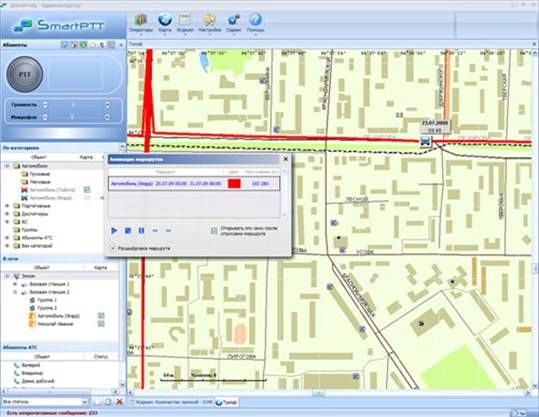

Рисунок 2. Окно контроля над мобильными объектами в Smart PTT
Диспетчерская связь
4 типа абонентов, с которыми можно осуществлять голосовую связь (радиостанции Mototrbo, аналоговые радиостанции, телефонные абоненты, диспетчерские консоли SmartPTT);
Поддержка всех типов вызовов (индивидуальные, групповые, общие);
Идентификация вызывающего абонента;
Удаленное прослушивание радиостанции;
Экстренные вызовы;
Голосовые вызовы между диспетчерами (Intercom);
Запись переговоров;
Проверка радиостанции на присутствие в сети;
Оповещение о вызове;
Принудительное отключение радиостанции;
Гибкая настройка звука;
Гибкая настройка окон вызова абонентов;
Дерево категорий для абонентов системы;
Использование профилей для ограничения доступа операторов к базовым станциям, группам, службам радиосети, слотам IP Site Connect.
Отслеживание местоположения
Отслеживание местоположения в реальном времени;
Поддержка 5 типов карт (векторные карты, растровые карты, INGIT, MapPoint, Google);
Сохранение данных о местоположении абонентов в базу данных;
Анализ треков перемещения абонентов за заданный период времени;
Анимация перемещения абонентов по треку;
Детализация перемещений до каждой отдельной координаты абонента;
Отслеживание входа абонентов в заданные зоны и выхода из них;
Отслеживание простоя абонентов больше заданного времени;
Уведомление о начале движения;
Отслеживание потери и появления координат от абонентов;
Отображение на карте всех абонентов выбранной категории;
Функция автоматического получения местоположения
(интервал задается для каждого абонента отдельно);
Функция получения местоположения по событию;
Функция получения местоположения по запросу (по нажатию кнопки);
Функция выгрузки координат в KML с заданным интервалом времени
(для отслеживания местоположения в Google Планета Земля или Дубль-ГИС);
Цветовое выделение абонентов с актуальными координатами.
Шлюз в телефонную сеть
Вызов телефонного абонента с диспетчерской консоли;
Связь телефонного и радио абонентов;
3 типа вызовов (инициируемый телефонным абонентом, инициируемый радио абонентом, инициируемый диспетчером с консоли);
Индивидуальные и групповые вызовы;
Возможность организации нескольких каналов входа в телефонную сеть;
Организация доступа к шлюзу для заданного списка радиоабонентов;
Запись переговоров с телефонными абонентами в формате MP3.
Передача данных, Хранение данных и запись переговоров
Обмен текстовыми сообщениями;
Управление статусами;
Телеметрия;
Запись данных о ВСЕХ событиях в радиосети;
Аудиозапись ВСЕХ разговоров в радиосети (даже индивидуальных вызовов между абонентами);
Дополнительная информация о репитере, использованном радио абонентом при сетевой активности (вызовы, текстовые сообщения и т.д.);
Настраиваемые дополнительные поля для абонентов;
Настраиваемые правила и оповещения о событиях;
Настраиваемые правила для местоположения;
Настраиваемые правила для одинокого работника (Lone Worker);
Мастер отчетов;
Отчет активности радиоабонентов;
Создание резервной копии базы данных и восстановление базы данных из резервной копии.
АПК Радиус-IP на основе SmartPTT Enterpriseявляется универсальным и самым удачным выбором для построения систем диспетчерского управления и оперативной радиосвязи с персоналом. Сочетание высокоразвитых возможностей цифрового оборудования Motorola Mototrbo и современных технологий написания ПО Smart-PTT позволяют успешно строить эффективные системы диспетчеризации для:
Линейно-протяженных объектов, таких как нефтепроводы, газопроводы, продуктопроводы, электрических сети, автомагистрали, железные дороги;
Географически распределенных объектов, таких как службы быстрого реагирования муниципальные службы, общественный транспорт, службы безопасности.
Локальных объектов, таких как промышленные предприятия, нефтеперерабатывающие заводы, фабрики, аэропорты, логистические терминалы, предприятия развлекательного назначения и торговли
SmartPTT (с) является зарегистрированной торговой маркой компании Элком+.
При подготовке статьи использованы материалы сайта www.smartptt.com
